Khung Kèo Thép Nhẹ Trọn Gói Gồm Những Hạng Mục Nào

Hướng Dẫn Chuyên Sâu Từ A-Z Về Khung Kèo Thép Mái Nhà Trong Xây Dựng Modern

Trong bức tranh toàn cảnh của ngành xây dựng hiện đại, phần mái nhà không chỉ đảm nhận công năng cơ bản là che chắn mưa nắng mà còn mang giá trị thẩm mỹ cốt lõi, nâng tầm đẳng cấp kiến trúc và quyết định trực tiếp đến sự kiên cố lâu dài của toàn bộ công trình. Một hệ mái vững chắc bắt buộc phải bắt đầu từ một hệ kết cấu nâng đỡ hoàn hảo.

Trước sự phát triển mạnh mẽ của khoa học vật liệu, các giải pháp truyền thống như xà gồ gỗ hay giàn bê tông dán ngói nặng nề đang dần được thay thế triệt để. Trong đó, hệ giải pháp Khung Kèo Thép tiên tiến đã và đang trở thành tiêu chuẩn vàng, là sự lựa chọn ưu tiên hàng đầu của các kiến trúc sư, kỹ sư kết cấu và các chủ đầu tư cá nhân trên khắp cả nước.

Bài viết phân tích toàn diện dưới đây dưới góc nhìn của chuyên gia kỹ thuật kết cấu sẽ cung cấp cho bạn bức tranh tổng thể từ khái niệm, phân loại, tiêu chuẩn tính toán kỹ thuật cho đến kinh nghiệm thi công hệ mái an toàn và tối ưu chi phí nhất.

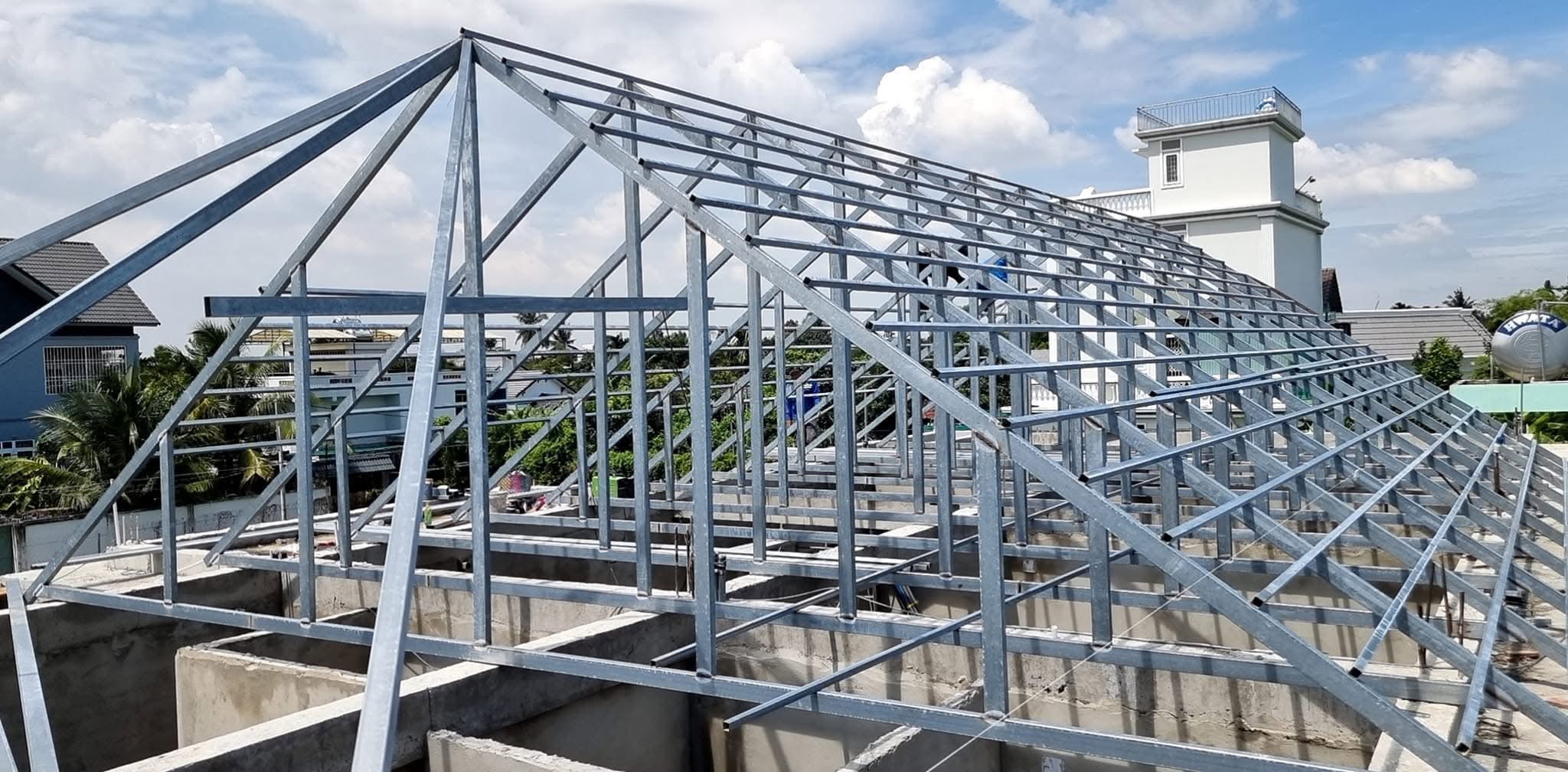

Khái Niệm Bản Chất Và Vai Trò Của Khung Kèo Thép Trong Kết Cấu Mái

Về mặt kỹ thuật, kết cấu mái là một hệ thống chịu lực không gian được định hình từ các thanh chịu lực liên kết chặt chẽ với nhau theo các dạng hình học ổn định (thường là dạng tam giác) nhằm tối ưu hóa khả năng truyền tải trọng.

Hệ giàn nâng đỡ này là tập hợp cấu trúc gồm các thanh thép cường độ cao được liên kết định hình với nhau qua hệ thống vít tự khoan, bu-lông hoặc mối hàn. Nhiệm vụ chính của hệ giàn là đỡ toàn bộ phần vật liệu lợp mái phía trên (như ngói màu, ngói đất nung, tôn mạ hay tấm lợp sinh thái) và phân bổ đều toàn bộ tải trọng đó xuống hệ thống dầm, cột và móng của ngôi nhà.

Sự xuất hiện của các thanh thép mạ thế hệ mới đã hoàn toàn thay đổi tư duy thi công mái, giải quyết triệt để các nhược điểm cố hữu của phương pháp xây dựng cũ như xệ mái, nứt dầm bê tông hay mối mọt phá hoại.

Vai Trò Sinh Tử Của Hệ Kết Cấu Mái Đối Với Ngôi Nhà

Đảm bảo an toàn chịu lực: Hệ mái phải chống chịu liên tục các dạng tải trọng tĩnh (trọng lượng bản thân kết cấu, trọng lượng vật liệu lợp ngói) và tải trọng động (áp lực gió bão, lốc xoáy, tải trọng người đi lại bảo trì).

Bảo vệ toàn bộ không gian sống: Một hệ giàn phẳng tuyệt đối giúp các viên ngói đan xếp khít khao, ngăn chặn tình trạng đọng nước, thấm dứt trần nhà hay giật mái khi bão lớn.

Định hình thẩm mỹ kiến trúc: Dù là phong cách biệt thự tân cổ điển, nhà mái Thái, mái Nhật hay nhà phố hiện đại, độ dốc và hình dáng của hệ mái quyết định đến 50% vẻ đẹp tổng thể bên ngoài của công trình.

Các Loại Khung Kèo Thép Phổ Biến Nhất Trên Thị Trường Hiện Nay

Để đưa ra lựa chọn phù hợp nhất cho từng loại hình công trình, việc phân loại và hiểu rõ đặc tính của từng dòng vật liệu là vô cùng quan trọng.

Hệ Khung Kèo Thép Đen Sơn Anti-Rust Truyền Thống

Đây là giải pháp kết cấu sử dụng các loại thép hộp, thép định hình cán nóng hoặc cán nguội (thép đen). Sau khi cắt gọt và hàn nối trực tiếp tại công trường, thợ thi công sẽ sơn một lớp sơn chống gỉ (sơn đỏ, sơn xám) và lớp sơn phủ bên ngoài.

• Ưu điểm: Giá thành vật tư thép thô ban đầu khá rẻ, vật tư dễ tìm kiếm trên thị trường.

• Nhược điểm: Trọng lượng khá nặng, thi công phụ thuộc hoàn toàn vào tay nghề hàn của thợ. Mối hàn ở nhiệt độ cao làm biến đổi tính chất cơ lý của thép và phá hủy lớp sơn bảo vệ bên trong lòng ống thép. Sau 3 - 5 năm, hệ giàn dễ bị gỉ sét từ trong ra ngoài, đòi hỏi chi phí bảo trì sơn lại rất tốn kém.

Hệ Khung Kèo Thép Mạ Nhôm Kẽm Siêu Nhẹ Thế Hệ Mới

Đây là giải pháp đột phá nhất hiện nay, sử dụng các thanh C-section (xà gồ C) và Hat-section (thanh mè/Lito) chế tạo từ thép mạ hợp kim nhôm kẽm cường độ cao G550 AZ100 - AZ150.

• Ưu điểm vượt trội: Trọng lượng siêu nhẹ (nhẹ hơn thép đen 3 lần và nhẹ hơn bê tông 25 lần), khả năng chống gỉ sét tuyệt hảo nhờ lớp mạ hợp kim nhôm kẽm. Thi công 100% bằng liên kết vít tự khoan cường độ cao, không sử dụng mối hàn nhiệt, đảm bảo độ dẻo dai và thẩm mỹ sáng bóng cho công trình.

• Nhược điểm: Đòi hỏi đơn vị cung cấp phải có năng lực tính toán kết cấu chuyên nghiệp và đội ngũ thợ thi công chuẩn kỹ thuật.

Hệ Khung Kèo Thép Tiền Chế Lắp Ghép Khẩu Độ Lớn

Thường ứng dụng trong các công trình công nghiệp như nhà xưởng, kho bãi, trung tâm thương mại hoặc các không gian kiến trúc cần nhịp rộng không cột giữa. Các cấu kiện thép I, H, C được gia công sẵn tại nhà máy theo bản vẽ kỹ thuật và vận chuyển ra công trường để lắp ráp bằng bu-lông cường độ cao.

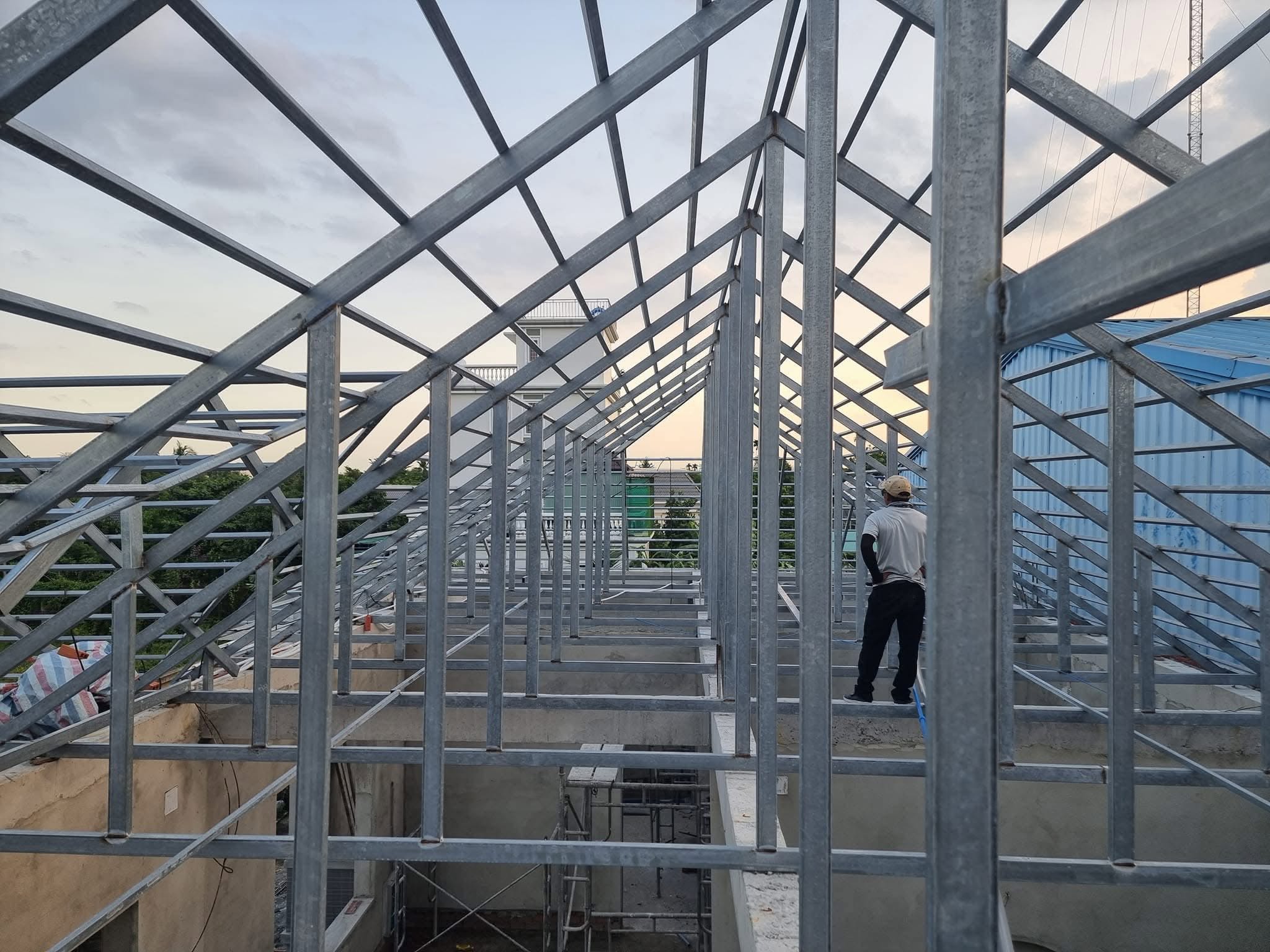

Phân Tích Kỹ Thuật Các Giải Pháp Thi Công Khung Kèo Thép Mái Ngói

Tùy thuộc vào thiết kế kiến trúc và hiện trạng bề mặt sàn mái, kỹ sư kết cấu sẽ chỉ định một trong các giải pháp kết cấu mái ngói chuyên dụng dưới đây.

Giải Pháp Khung Kèo Thép Hệ 2 Lớp Cho Mái Lợp Ngói

Hệ kết cấu 2 lớp là giải pháp phổ biến nhất cho các công trình có không gian tầng mái áp mái (sử dụng trần thạch cao hoặc trần thả bên dưới).

Cấu tạo kết cấu:

• Lớp thứ nhất: Các vi kèo hình tam giác được lắp ráp từ các thanh xà gồ C (TC75, TC100) đặt cách nhau từ 1.1m đến 1.3m, cố định chặt xuống dầm bê tông bằng bu-lông nở hoặc ke góc chuyên dụng.

• Lớp thứ hai: Hệ thanh mè/Lito (TS35, TS40) được bắt đai ốc bắn vít vuông góc lên thanh kèo C với khoảng cách tuân thủ chính xác theo quy chuẩn của từng loại ngói lợp (thường từ 320mm đến 350mm).

• Ứng dụng: Rất phù hợp cho nhà phố, biệt thự sân vườn, nhà thờ họ có không gian trần phẳng bên dưới.

Giải Pháp Khung Kèo Thép Hệ 3 Lớp Cho Mái Cần Tận Dụng Không Gian

Khi chủ nhà muốn tận dụng toàn bộ khoảng không gian sát mái để làm phòng thờ, phòng ngủ áp mái hay kho chứa đồ, hệ kết cấu 3 lớp là sự lựa chọn bắt buộc.

Cấu tạo kết cấu:

• Lớp xà gồ: Sử dụng các thanh C100 hoặc C75 đặt gác lên hệ tường thu hồi hoặc dầm bê tông.

• Lớp cầu phong: Sử dụng các thanh C75 hoặc C150 đặt vuông góc lên lớp xà gồ.

• Lớp mè/Lito: Thanh TS35 được bắn cố định lên lớp cầu phong để tiến hành lợp ngói.

• Ưu điểm: Tạo ra khoảng không gian áp mái vô cùng thông thoáng, chịu tải trọng lớn và tính linh hoạt trong phân bổ kết cấu rất cao.

Giải Pháp Khung Kèo Thép Trên Sàn Mái Đổ Bê Tông

Nhiều gia chủ lựa chọn phương án đổ sàn bê tông cốt thép chéo sau đó mới lợp ngói để tăng cường khả năng chống nóng và chống trộm. Tuy nhiên, nếu dán trực tiếp ngói lên bê tông bằng hồ dầu, sau vài năm ngói rất dễ bị bong tróc, nứt vỡ do co giãn nhiệt không đều.

• Giải pháp tối ưu: Lắp đặt một hệ Khung Kèo Thép mạ mỏng (sử dụng thanh C40 hoặc thanh TS15) trực tiếp lên bề mặt bê tông bằng tắc-kê đạn và ke góc.

• Lợi ích: Tạo ra một khoảng không tản nhiệt hữu hiệu giữa lớp ngói và sàn bê tông, giúp mái nhà cực kỳ mát mẻ, đồng thời cho phép thay thế ngói hư hỏng dễ dàng mà không làm ảnh hưởng đến sàn bê tông.

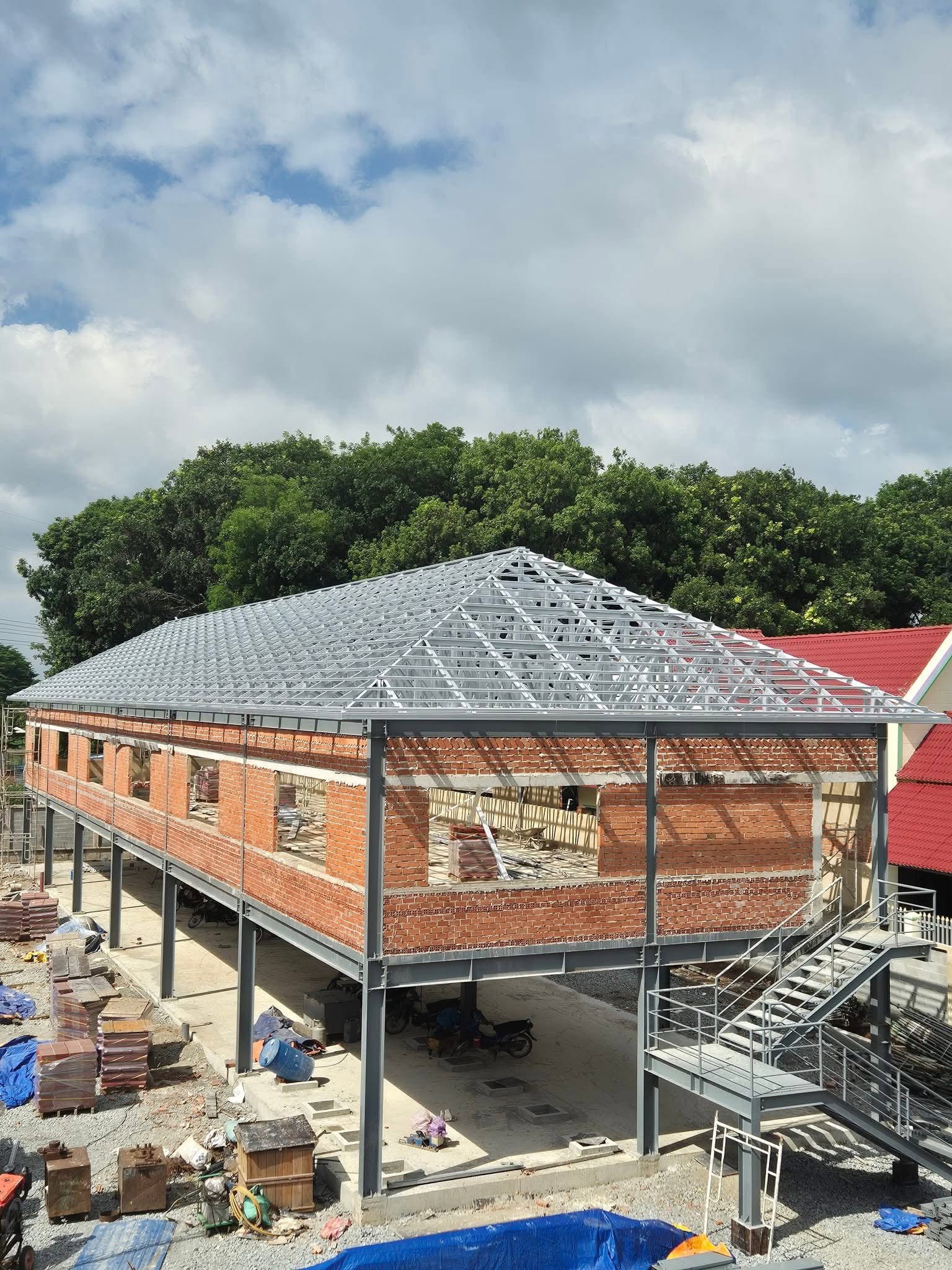

Các Tiêu Chuẩn Kỹ Thuật Bắt Buộc Khi Thiết Kế Và Thi Công Khung Kèo Thép

Một hệ mái an toàn không thể dựa vào sự ước lượng cảm tính của thợ vườn mà bắt buộc phải tuân thủ nghiêm ngặt các quy chuẩn xây dựng hiện hành.

Tuân Thủ Tiêu Chuẩn Tải Trọng TCVN 2737

Mọi bản vẽ thiết kế hệ giàn nâng đỡ mái phải được chạy trên các phần mềm phân tích kết cấu chuyên dụng (như Supracad, SAP2000). Kỹ sư phải tra cứu chính xác:

• Tải trọng bản thân (Dead Load): Trọng lượng thép, trọng lượng chủng loại ngói lợp (ngói xi măng ~42kg/m², ngói đất nung ~55kg/m²).

• Tải trọng gió bão (Wind Load): Tra cứu phân vùng áp lực gió tại địa phương xây dựng (Vùng I đến Vùng V) để bố trí mật độ thanh kèo và hệ giằng chống xé mái.

• Hoạt tải thi công (Live Load): Tải trọng người đi lại thao tác lợp ngói và bảo trì hệ thống.

Quy Trình Kiểm Tra Vật Tư Thép Đầu Vào

Trước khi tiến hành lắp dựng, cần kiểm tra kỹ chứng chỉ xuất xưởng CO/CQ của vật liệu:

• Cường độ thép nền: Phải đạt tiêu chuẩn tối thiểu G550 (sức bền kéo 550 MPa).

• Độ dày lớp mạ hợp kim: Tối thiểu đạt AZ100 hoặc AZ150 để đảm bảo khả năng chống gỉ mòn trong điều kiện thời tiết khắc nghiệt.

• Độ dày thanh thép: Đúng với thông số thiết kế trên bản vẽ, không bị ăn bớt độ dày.

Kỹ Thuật Lắp Ghép Và Gia Cố Hệ Giằng

• Hệ liên kết: 100% sử dụng vít tự khoan mạ kẽm cơ học. Bắn vít phải đúng góc 90 độ, không được bắn lệch làm rách đệm cao su EPDM.

• Hệ giằng không gian: Bắt buộc phải bố trí đầy đủ giằng khóa cánh trên, giằng cánh dưới, giằng chéo vi kèo và giằng xà gồ. Hệ giằng giúp biến các thanh kèo đơn lẻ thành một khối hộp chịu lực vững chắc, triệt tiêu hoàn toàn sự rung lắc khi bão lớn.

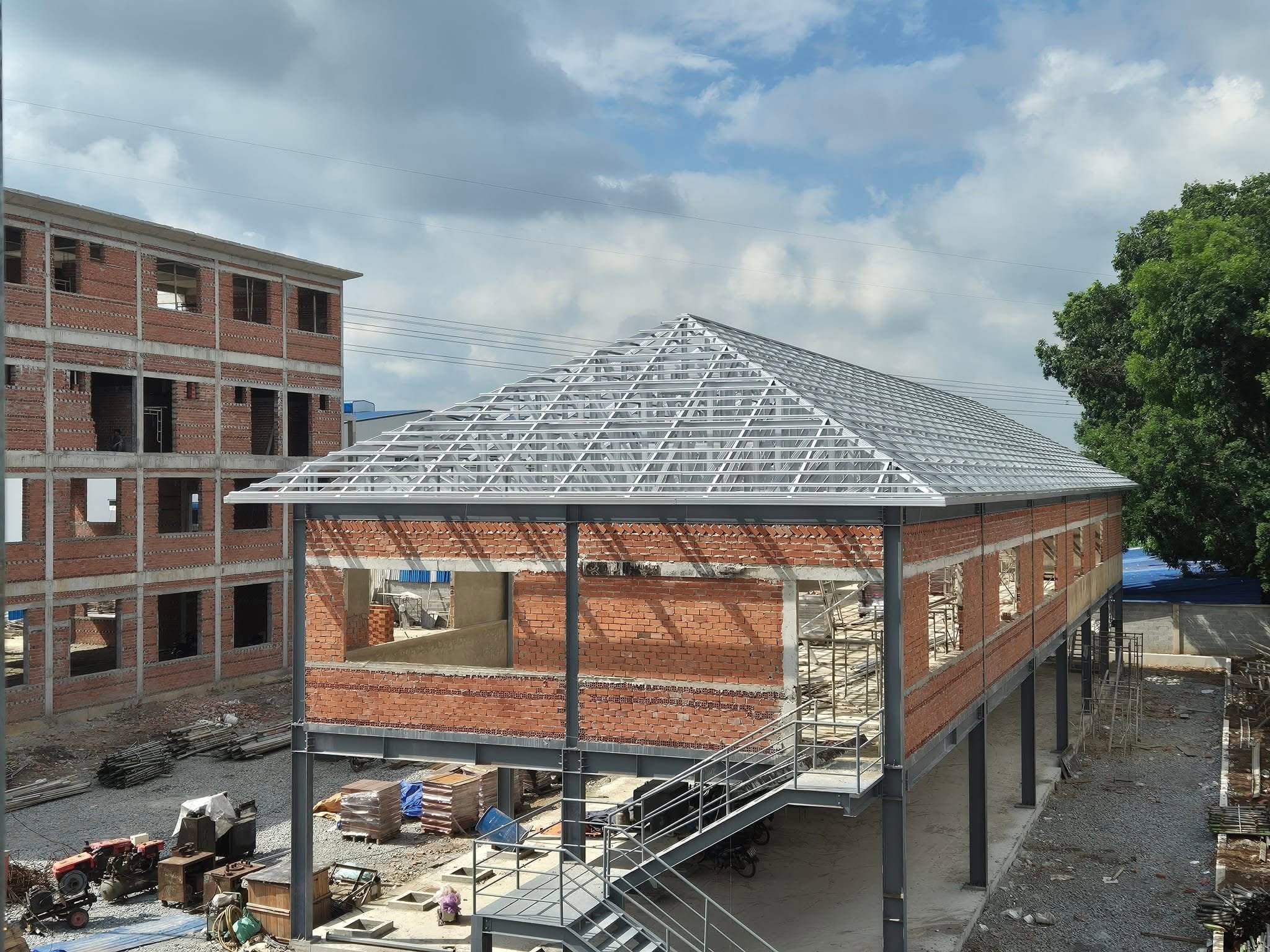

Ứng Dụng Đa Dạng Của Khung Kèo Thép Trong Các Công Trình Kiến Trúc

Nhờ tính linh hoạt, chịu lực tốt và tính thẩm mỹ cao, giải pháp kết cấu thép hiện đại đang hiện diện trong hầu hết các phân khúc công trình:

Khung Kèo Thép Nhà Mái Thái Và Mái Nhật

Các kiến trúc mái Thái với độ dốc lớn (trên 35 độ) hay mái Nhật có độ vẫy nhẹ nhàng đòi hỏi độ chính xác tuyệt đối ở các vị trí gờ giao mái (mái xối âm, gờ dốc). Việc thi công Khung Kèo Thép cắt góc chính xác giúp đường ngói lợp lên thẳng tắp, không bị lệch sóng hay hở khe.

Khung Kèo Thép Biệt Thự Tân Cổ Điển Mái Mansard

Mái Mansard tạo nên vẻ uy nghi, bề thế cho các căn biệt thự sang trọng. Sử dụng kết cấu khung thép nhẹ giúp dựng phom dáng mái Mansard cực kỳ chuẩn xác, tạo ra một tầng không gian sinh hoạt rộng rãi bên trong mà không làm tăng quá nhiều tải trọng đè lên các tầng dưới.

Khung Kèo Thép Công Trình Tâm Linh Và Nhà Xưởng

Các công trình tâm linh như nhà thờ họ, đình chùa đòi hỏi độ bền kết cấu hàng trăm năm. Việc ứng dụng thép mạ nhôm kẽm không lo mối mọt phá hoại như gỗ tự nhiên, giữ nguyên giá trị công trình qua nhiều thế hệ. Đồng thời, trong các hệ thống nhà xưởng sản xuất, kết cấu thép giúp tối ưu hóa không gian lắp đặt máy móc và hệ thống PCCC.
