Hệ Giàn Thép Mạ Có Những Loại Nào? Phân Loại Và Giải Pháp Kết Cấu Mái Tối Ưu Cho Mọi Công Trình

Trong ngành xây dựng hiện đại, thi công phần mái luôn là một trong những công đoạn đòi hỏi tính toán kỹ thuật khắt khe nhất. Mái nhà không chỉ bảo vệ toàn bộ ngôi nhà trước những tác động của thời tiết mà còn quyết định thẩm mỹ và tổng trọng lượng đè lên hệ dầm móng. Xu hướng chuyển dịch từ các vật liệu truyền thống như gỗ (dễ mối mọt, co ngót) hay thép đen sơn gỉ (dễ ăn mòn, phải bảo trì liên tục) sang sử dụng Hệ Giàn Thép Mạ hợp kim nhôm kẽm cường độ cao đang phát triển mạnh mẽ.

Tuy nhiên, rất nhiều chủ đầu tư, kiến trúc sư và gia chủ vẫn còn thắc mắc: Hệ giàn thép mạ có những loại nào? Nên chọn hệ kèo 2 lớp, 3 lớp, hệ mái bê tông lợp ngói hay hệ mái lợp tôn cho công trình của mình? Bài phân tích chi tiết dưới đây từ góc độ chuyên gia sẽ cung cấp thông tin toàn diện về cấu tạo, ưu điểm và ứng dụng thực tế của từng phân loại hệ giàn thép mạ hiện nay.

Tổng Quan Về Hệ Giàn Thép Mạ Hợp Kim Nhôm Kẽm Trong Xây Dựng

Khác biệt hoàn toàn với hệ kết cấu khung thép đen phải hàn cắt nhiệt, Hệ Giàn Thép Mạ siêu nhẹ (thương hiệu TT-Truss®) được chế tạo từ thép mạ hợp kim nhôm kẽm cường độ cao G550, với lớp mạ bảo vệ tiêu chuẩn AZ100 - AZ150.

• Thành phần lớp mạ: Bao gồm 55% Nhôm (Al), 43.5% Kẽm (Zn) và 1.5% Silicon (Si). Sự kết hợp này mang lại cơ chế bảo vệ kép: lớp nhôm cách ly môi trường chống ăn mòn và lớp kẽm bảo vệ điện hóa tại các mép cắt.

• Liên kết hoàn toàn bằng vít tự khoan: Công nghệ thi công không mối hàn giúp giữ nguyên bản chất kim loại, không làm phá hủy lớp mạ chống gỉ, đồng thời linh hoạt chịu lực trước sự co giãn nhiệt và lực xé của gió bão.

• Trọng lượng siêu nhẹ: Nhẹ hơn thép hộp đen mạ kẽm gấp 3 lần và nhẹ hơn hệ mái bê tông dán ngói tới 25 lần, giúp giảm tải trọng cực lớn cho hệ cột móng.

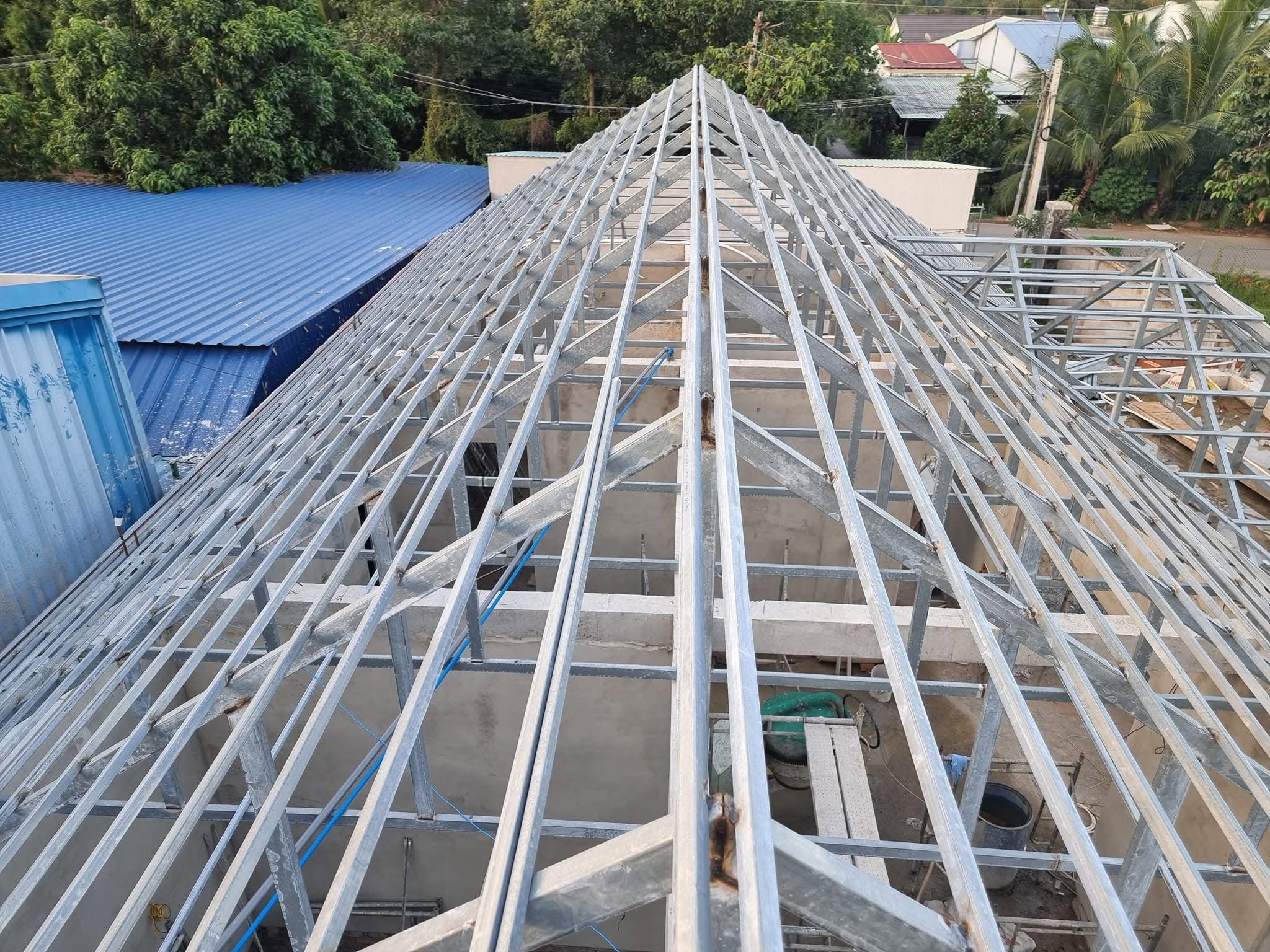

Hệ Giàn Thép Mạ Có Những Loại Nào? Phân Loại Chi Tiết Từ Chuyên Gia

Dựa trên yêu cầu kiến trúc, độ phức tạp của không gian mái và loại vật liệu lợp, Hệ Giàn Thép Mạ chuẩn kỹ thuật được chia thành 4 loại hình kết cấu chính:

Hệ Giàn Thép Mạ 2 Lớp Lợp Ngói

Đây là dạng kết cấu vì kèo thép mạ phổ biến nhất trong các công trình nhà ở dân dụng, nhà phố, biệt thự sân vườn sử dụng không gian trần thạch cao hoặc trần thả bên dưới.

Cấu Tạo Kỹ Thuật

• Lớp thứ nhất (Vì kèo chịu lực): Sử dụng các thanh thép mạ C hình chủng loại TC75 (như TC75.75, TC75.10, TC100.75) được ghép đôi hoặc đi đơn tạo thành các vì kèo dạng hình tam giác hoặc hình thang. Khung kèo được cố định chặt vào dầm bê tông bằng bát V và bu-lông nở mạ kẽm.

• Lớp thứ hai (Thanh Mè/Lito đỡ ngói): Sử dụng các thanh mè TS (như TS35.48, TS40.48, TS40.60) được bắn vuông góc lên thanh kèo C bằng vít tự khoan cường độ cao. Khoảng cách giữa các thanh mè được đo đạc chính xác theo thông số của từng loại ngói lợp (ngói xi măng, ngói đất nướng, ngói sóng hay ngói phẳng).

Ưu Điểm Nổi Bật

Kết cấu đơn giản, tối ưu hóa vật tư giúp tiết kiệm chi phí đầu tư.

Thi công lắp ráp cực kỳ nhanh chóng, giảm 50% thời gian so với làm vì kèo truyền thống.
Tải trọng nhẹ, phân bổ đều lực xuống hệ dầm khóa trần.

Ứng Dụng Thực Tế

Phù hợp cho các công trình có không gian mái không sử dụng làm phòng ở (trần phẳng bên dưới đóng thạch cao), nhà mái Thái, mái Nhật 1 tầng hoặc nhiều tầng.

Hệ Giàn Thép Mạ 3 Lớp Lợp Ngói

Khi công trình đòi hỏi tận dụng tối đa khoảng không gian sát mái để làm phòng thờ, phòng ngủ nhô, phòng chứa đồ hoặc kiến trúc mái có độ phức tạp cao, hệ giàn 3 lớp là sự lựa chọn bắt buộc.

Cấu Tạo Kỹ Thuật

• Lớp thứ nhất (Xà gồ chịu lực): Các thanh xà gồ C (TC100.10, TC100.75 hoặc TC75.10) được đặt trải dài trên các đầu tường gạch hoặc dầm bê tông thu hồi.

• Lớp thứ hai (Cầu phong): Sử dụng thanh C (như TC75.75 hoặc TC75.60) đặt vuông góc gác lên hệ xà gồ.

• Lớp thứ ba (Thanh Mè/Lito): Lắp đặt các thanh mè TS chạy song song với xà gồ để gài ngói lợp.

Ưu Điểm Nổi Bật

Tận dụng không gian tầng áp mái: Do loại bỏ các thanh giằng chéo ngang bên dưới của vì kèo tam giác, không gian dưới mái hoàn toàn trống trải, thông thoáng.

Khả năng chịu tải vượt trội: Nhờ sự kết hợp 3 lớp kết cấu (Xà gồ - Cầu phong - Mè), hệ mái có độ cứng cáp tuyệt đối, chịu được tải trọng ngói nặng và lực gió lốc xoáy cấp cao.

Định hình góc mái sắc nét cho các dạng kiến trúc mái phức tạp có nhiều nếp giao nhau.

Ứng Dụng Thực Tế

Thích hợp cho các công trình biệt thự cổ điển, biệt thự tân cổ điển, nhà có xây tường thu hồi, hoặc các mẫu Nhà Thép Tiền Chế dân dụng có tầng áp mái.

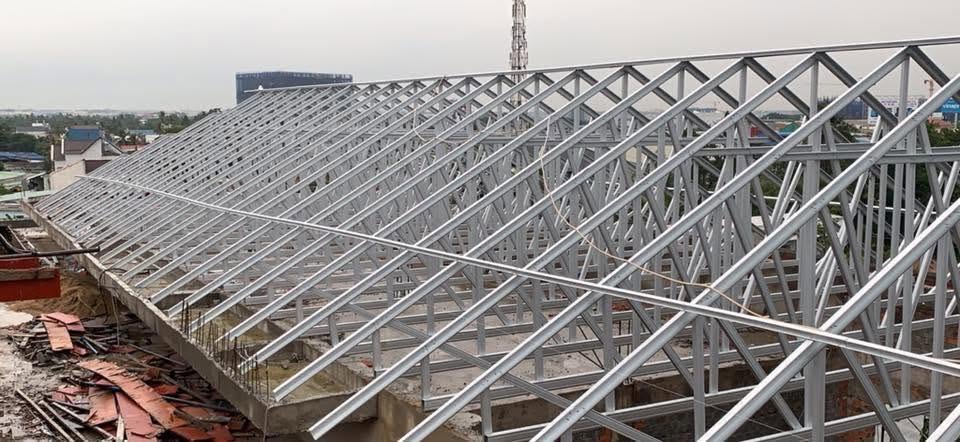

Hệ Giàn Thép Mạ Bê Tông Lợp Ngói

Trong các dự án biệt thự cao cấp, gia chủ thường lựa chọn giải pháp đổ sàn bê tông cốt thép dốc cho phần mái để chống trộm, tăng khả năng chống nóng và chống thấm. Tuy nhiên, nếu dán ngói trực tiếp lên bề mặt bê tông sẽ sinh ra hiện tượng bong tróc ngói do co giãn nhiệt, ngói bị xô lệch và rò rỉ nước. Hệ vì kèo thép mạ mái bê tông ra đời để giải quyết triệt để vấn đề này.

Cấu Tạo Kỹ Thuật

• Lớp Cầu phong (Thanh C Bê tông): Sử dụng các thanh C chuyên dụng (như TC40.75, TC40.60) hoặc thanh TC75 được cố định trực tiếp xuống mặt sàn bê tông dốc bằng bu-lông nở và tắc kê.

• Lớp Thanh Mè (Lito): Bắn thanh mè TS35 hoặc TS40 vuông góc lên thanh cầu phong để lợp ngói.

Ưu Điểm Nổi Bật

• Tạo khoảng tản nhiệt hiệu quả: Lớp không khí lưu thông giữa tấm ngói và sàn bê tông giúp triệt tiêu hiện tượng hấp nhiệt, giúp không gian bên trong nhà luôn mát mẻ.

• Khắc phục bề mặt bê tông không phẳng: Khi đổ bê tông mái dốc, bề mặt thường bị gồ ghề. Hệ cầu phong thép mạ giúp căn chỉnh độ phẳng tuyệt đối cho mái ngói trước khi lợp.

Ngăn chặn tình trạng nứt ngói, trượt ngói khi bê tông co giãn theo nhiệt độ môi trường.

Ứng Dụng Thực Tế

Sử dụng chuyên biệt cho các biệt thự cao cấp, resort, công trình văn hóa có thiết kế dốc mái bằng bê tông cốt thép.

Hệ Giàn Thép Mạ Lợp Tôn

Đối với các công trình quy mô lớn đòi hỏi tối ưu chi phí, tốc độ thi công siêu nhanh và trọng lượng mái cực nhẹ, Hệ Giàn Thép Mạ lợp tôn là giải pháp hàng đầu.

Cấu Tạo Kỹ Thuật

• Hệ Vì kèo / Khung giàn chịu lực: Thiết kế dạng vì kèo không gian hoặc khung kèo Purlin từ các thanh xà gồ C hoặc xà gồ Z mạ nhôm kẽm (TC75, TC100, Z150, Z200).

• Hệ Xà gồ đỡ tôn: Các thanh C hoặc Z được phân bố khoảng cách từ 800mm - 1200mm tùy theo độ dày và dạng sóng tôn lợp.

• Tấm lợp & Phụ kiện: Tôn mạ màu, tôn lạnh cách nhiệt (PE/PU) được cố định vào xà gồ bằng vít bắn tôn chống bão có đệm cao su EPDM.

Ưu Điểm Nổi Bật

• Tốc độ thi công kỷ lục: Trọng lượng siêu nhẹ cùng khả năng gáp nối mô-đun giúp hoàn thiện hàng ngàn mét vuông mái tôn chỉ trong thời gian ngắn.

• Chống ăn mòn tuyệt đối trong môi trường công nghiệp: Khác với xà gồ thép đen dễ bị gỉ sét do hơi hóa chất hoặc hơi muối, xà gồ mạ nhôm kẽm giữ nguyên độ bền qua hàng chục năm.

• Tối ưu hóa chi phí đầu tư ban đầu cho doanh nghiệp.

Ứng Dụng Thực Tế

Phổ biến trong các công trình Nhà Thép Tiền Chế Quản Lý, nhà xưởng sản xuất, kho bãi logistic, trang trại chăn nuôi công nghệ cao và nhà kho nông sản.

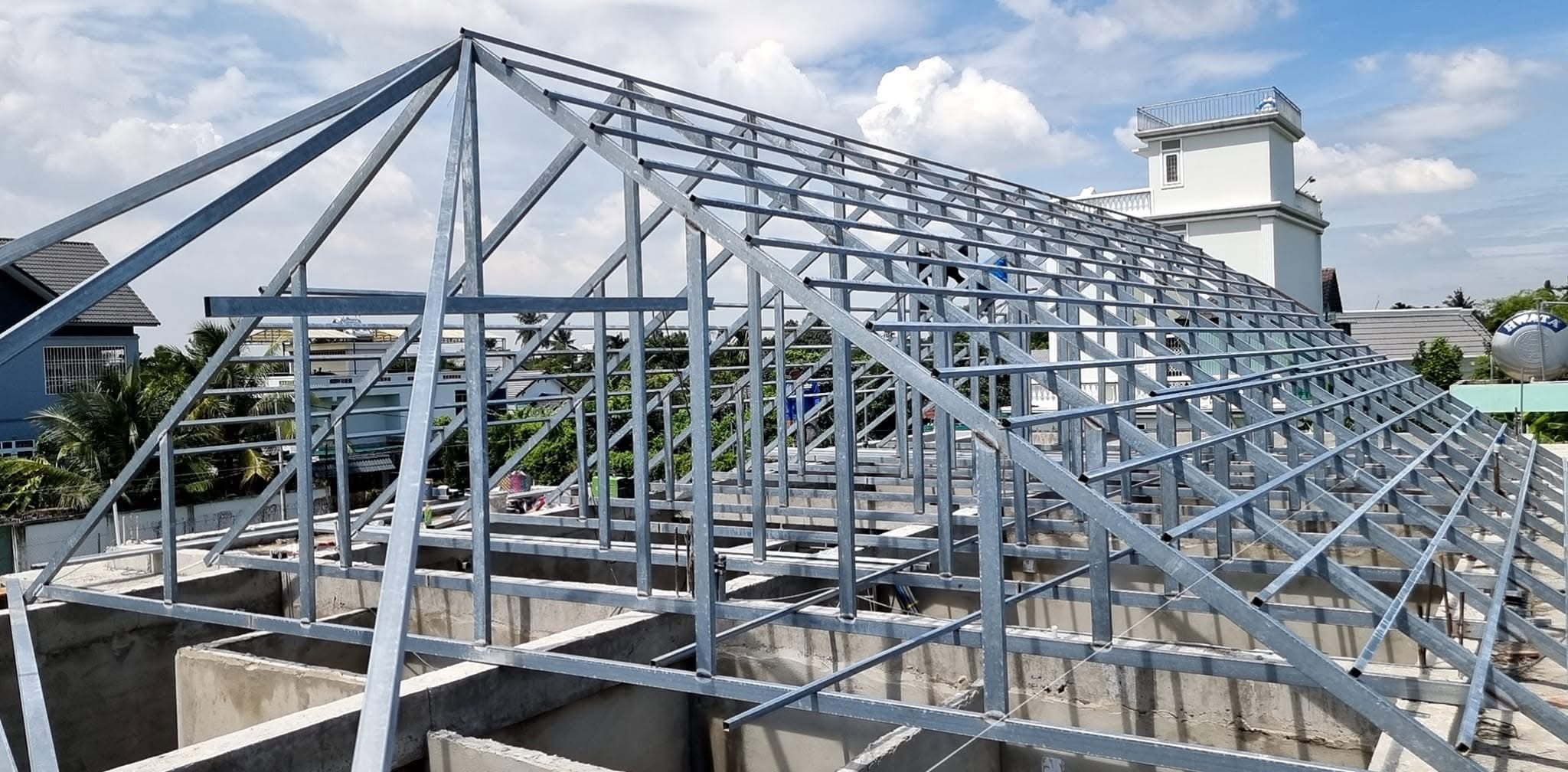

Ứng Dụng Của Hệ Giàn Thép Mạ Trong Thi Công Nhà Thép Tiền Chế

Không chỉ dừng lại ở các hệ mái lợp ngói dân dụng, sự phát triển của công nghệ xây dựng đã kết hợp Hệ Giàn Thép Mạ với giải pháp Nhà Thép Tiền Chế để tạo nên những bước tiến vượt bậc.

Tối Ưu Hóa Khung Chịu Lực Nhà Thép Tiền Chế

Trong cấu trúc Nhà Thép Tiền Chế Hợp Chuẩn, việc sử dụng hệ xà gồ C, Z và giàn kèo mạ nhôm kẽm siêu nhẹ giúp giảm thiểu áp lực đè lên cột thép chính. Toàn bộ kết cấu khung từ cột, dầm cho đến xà gồ mái đều được sản xuất gia công sẵn tại nhà máy với độ chính xác tuyệt đối theo bản vẽ CAD/CAM.

Khả Năng Vượt Khẩu Độ Lớn

Các sản phẩm Nhà Thép Tiền Chế Khẩu Độ Rộng đòi hỏi kết cấu mái phải vừa đảm bảo độ cứng vừa không quá nặng. Hệ Giàn Thép Mạ cường độ cao G550 hoàn toàn đáp ứng các thiết kế vượt nhịp từ 15m đến hơn 30m mà không cần cột chống trung gian, mở rộng tối đa không gian sử dụng bên dưới.

Tiêu Chí Chọn Lựa Hệ Giàn Thép Mạ Phù Hợp Cho Công Trình

Để chọn đúng loại Hệ Giàn Thép Mạ tối ưu nhất, bạn cần xem xét các yếu tố cốt lõi sau:

• Mục đích sử dụng không gian mái: Nếu không làm phòng áp mái, hãy chọn hệ 2 lớp để tiết kiệm chi phí. Nếu muốn làm phòng ở tầng áp mái, hãy chọn hệ 3 lớp.

• Kết cấu sàn bên dưới: Đã đổ sàn bê tông dốc thì dùng hệ vì kèo mái bê tông. Nếu chỉ có dầm bê tông khóa trần thì dùng hệ 2 lớp hoặc 3 lớp.

• Vật liệu lợp mái: Lợp ngói ngói nặng cần tính toán khoảng cách xà gồ, mè dày hơn. Lợp tôn nhẹ có thể nới rộng khoảng cách xà gồ.

• Địa hình & Vùng gió bão: Công trình vùng ven biển hoặc đỉnh đồi cần lựa chọn độ dày thanh thép lớn hơn (TC100.10, TC75.10) để chống chịu chênh lệch áp suất gió.

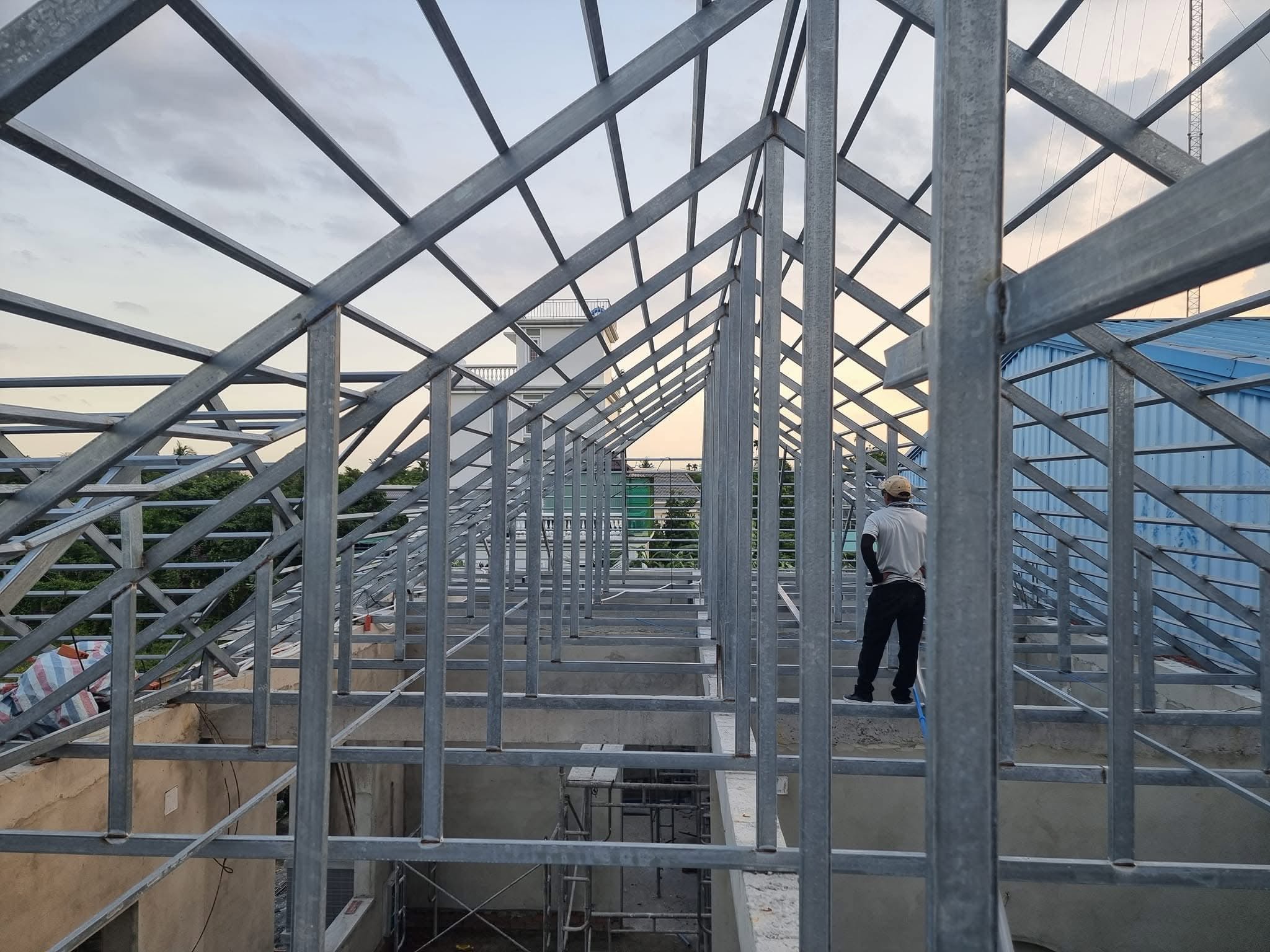

Khang Gia Việt – Đơn Vị Sản Xuất Và Thi Công Hệ Giàn Thép Mạ Uy Tín Hàng Đầu

Việc lựa chọn đơn vị cung cấp vật tư và thi công đóng vai trò quyết định đến độ an toàn lâu dài của hệ mái. Công Ty Cổ Phần Xây Dựng Thương Mại Khang Gia Việt tự hào là đơn vị tiên phong trong lĩnh vực sản xuất, phân phối và thi công trọn gói hệ giàn thép mạ hợp kim nhôm kẽm TT-Truss® tại Việt Nam.

Vì Sao Nên Chọn Công Ty Cổ Phần Xây Dựng Thương Mại Khang Gia Việt?

• Chất lượng sản phẩm vượt trội: Tất cả các thanh C, thanh Mè, xà gồ mạ nhôm kẽm mang thương hiệu TT-Truss® do Công Ty Cổ Phần Xây Dựng Thương Mại Khang Gia Việt sản xuất đều đạt chuẩn G550, mạ AZ100 - AZ150, đầy đủ chứng nhận CO/CQ.

• Công nghệ nhà máy hiện đại: Nhà máy sản xuất đặt tại Bình Dương trang bị dây chuyền cán nguội tự động, đáp ứng nhanh chóng tiến độ cho mọi dự án Nhà Thép Tiền Chế Thi Công cũng như biệt thự dân dụng quy mô lớn.

• Đội ngũ kỹ sư chuyên sâu: Thiết kế bản vẽ kết cấu mái chi tiết bằng phần mềm chuyên dụng, tối ưu hóa vật tư và đảm bảo an toàn chịu lực theo tiêu chuẩn TCVN 2737.

• Chính sách bảo hành minh bạch: Công Ty Cổ Phần Xây Dựng Thương Mại Khang Gia Việt cam kết bảo hành chống gỉ sét vật liệu lên đến 20 năm và bảo hành kỹ thuật thi công 2 năm.

• Dự án tiêu biểu: Khang Gia Việt đã thi công thành công hàng trăm dự án như Crowne Plaza Phú Quốc, SunCasa Central Bình Dương, EcoLakes, Saigon Pearl, Nine South Estates...
